A03-PWM調控亮度(模擬類比訊號)

文章由 **cajhbb** » 2019年 9月 27日, 05:08

A03-PWM調控亮度(l數位訊號模擬類比訊號)

應用：PWM 被用在許多地方，調光燈具、電機調速、聲音的製作等等。
原因：電腦不能輸出類比電壓，只能輸出0 或5V 的的數位電壓值，因此要特殊調製。Pulse Width Modulation 就是通常所說的PWM，譯為脈衝寬度調製，簡稱脈寬調製。
方法：

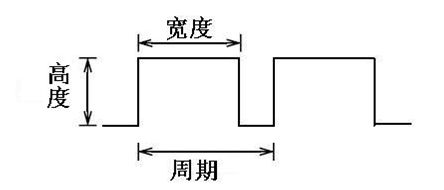

: 剪貼簿-1.jpg (22.12 KiB) 已瀏覽 1415 次

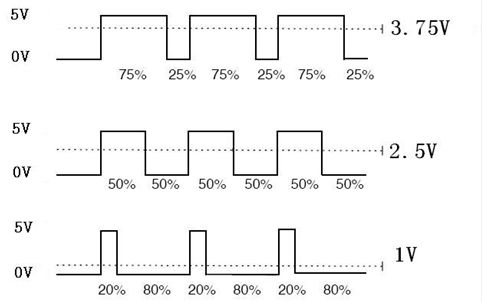

: 剪貼簿-2.jpg (9.49 KiB) 已瀏覽 1414 次

[/size]

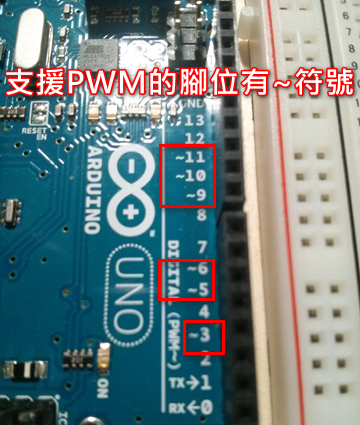

Arduino支持PWM輸出port

: pwm-pin.png (378.19 KiB) 已瀏覽 1412 次

Arduino PWM 的使用方式：
IDE code 指令為
analogWrite (pin, value)
analogWrite (腳位, 值)

參數：
pin：輸出 PWM 的 pin ，上面的例子可以是 pin 3/5/6/9/10/11
value：duty cycle，介於0~255。假設值為0 = 0%，127 = 50%，255 = 100%

文章由 **cajhbb** » 2019年 9月 27日, 05:57

https://youtu.be/waYLJXk7BRY

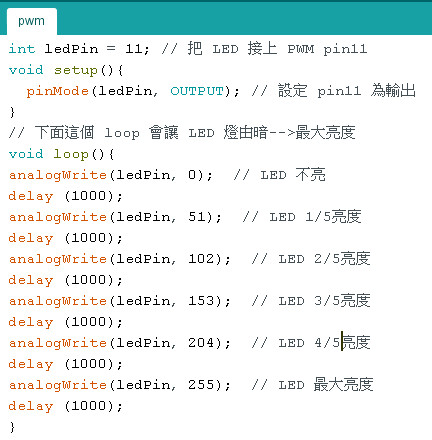

A03-調控亮度(0~255)切成5等位亮度
0~255切成五等份===>0,51,102,153,204,255

: 2019-09-27_140306.jpg (62.94 KiB) 已瀏覽 1409 次

pwm.zip: (554 Bytes) 已下載 115 次

文章由 **cajhbb** » 2019年 9月 27日, 08:45

https://youtu.be/laKHll3_QmU
A03-PWM調控亮度-亮度細分為16等份
0~255細分成6份,256/16=16(若數值為256-->歸零,257-->1;258-->2)

pwm-div-16.zip: (559 Bytes) 已下載 116 次
