A01-LED閃爍

[cajhbb]

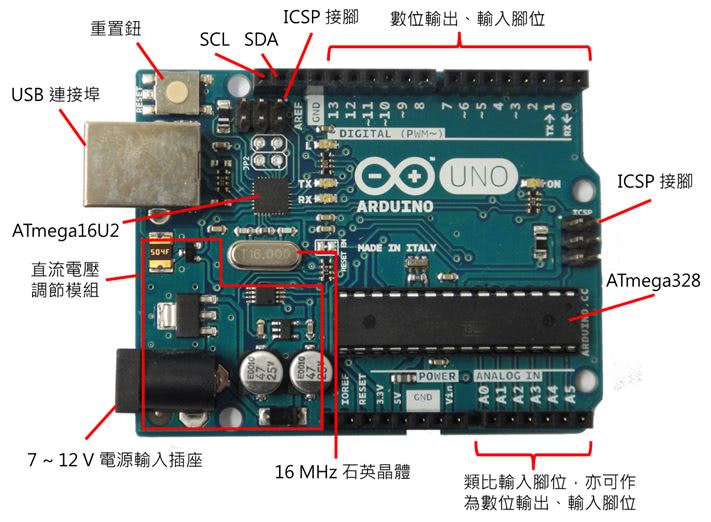

A01-LED閃爍 利用第13支腳(為內建)
注意：這種接法只能接在 port 13，不能接在其他 port，因為 port 13 本身有加上限流電阻，所以 LED 不會燒毀，但是如果接在其他 port，則很可能會因為沒有限流電阻，因而導致 LED 燒毀。


https://youtu.be/WECItshE1fg

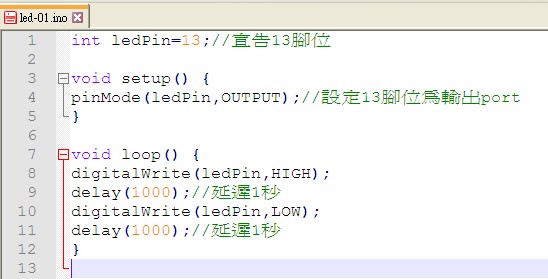

led-01.zip

(300 Bytes) 已下載 119 次

[cajhbb]

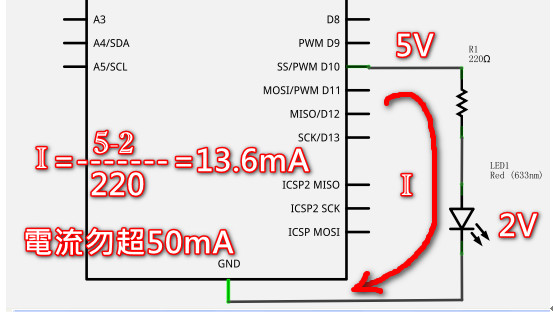

A01-LED閃爍(由D10外接)
D13為內建腳位(己加限流電阻於電路板上)，其他電路需外加限流電流電阻以防止LED燒毀。


https://youtu.be/kj71ceuDCsw
