CD4026單顆IC完成BCD計數及7段驅動

[cajhbb]

CD4026單顆IC完成BCD計數及7段驅動

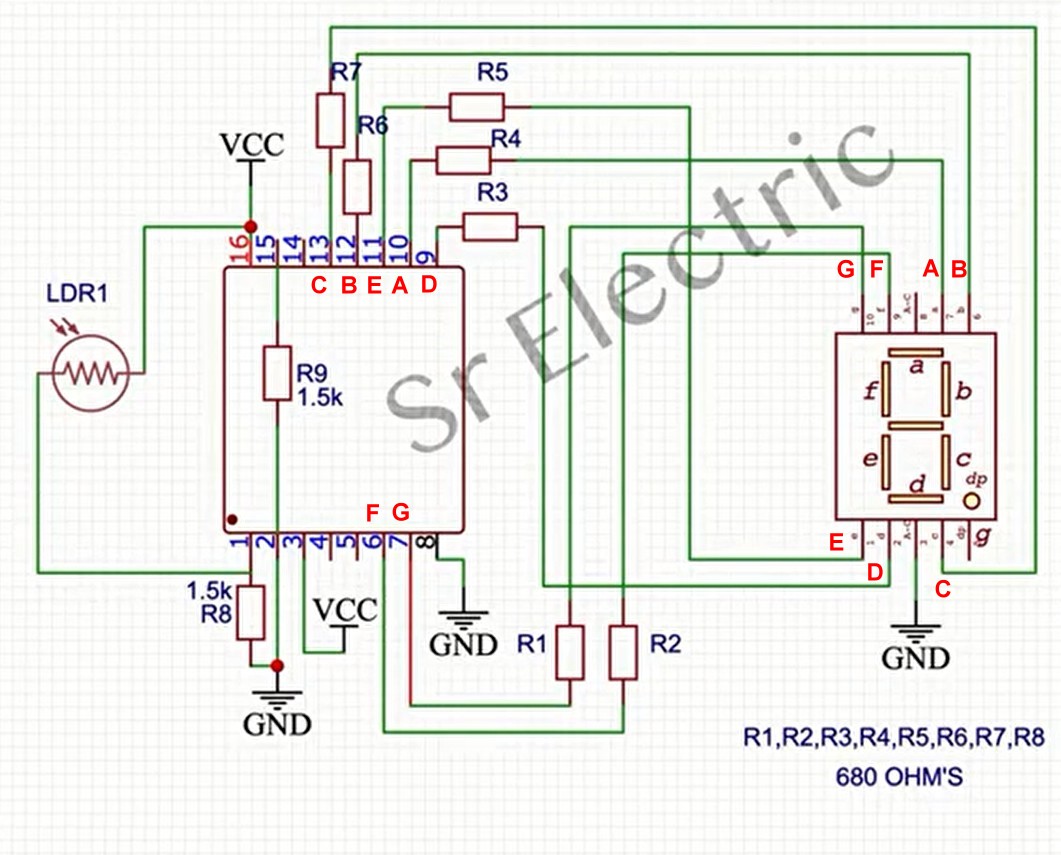

IC CD4026是一種既可以執行計數器功能又可以執行7 段驅動器功能的 IC 。一個 IC 可用於直接在共陰極型 7 段顯示器上從零 (0) 計數到九 (9)。可以通過簡單地提供高時鐘脈衝來增加計數；也可以通過級聯多個CD4026 IC來創建一個以上的數字 (0-9) 。



[cajhbb]


[cajhbb]



[cajhbb]



[cajhbb]

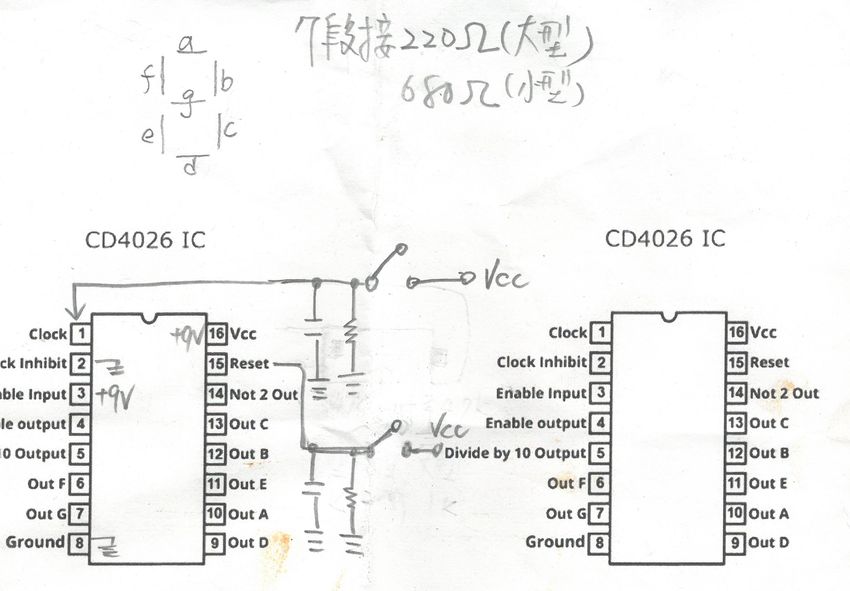

470歐姆,再微調大一點效較好


[cajhbb]

多功能計數器-最終版
