代碼: 選擇全部
// 消除開關的彈跳訊號，詳細的程式說明，請參閱第四章，4-15頁。
const byte LED = 13; // LED 的腳位
const byte SW = 2; // 開關的腳位
boolean lastState = LOW; // 記錄上次的開關狀態，預設為「低電位」
boolean toggle = LOW; // 輸出給 LED 的訊號，預設為「低電位」
byte click = 0; // 開關訊號的改變次數，預設為 0
void setup() {
pinMode(LED, OUTPUT);
pinMode(SW, INPUT);
lastState = digitalRead(SW); // 讀取開關的初始值
}
void loop() {
boolean b1 = digitalRead(SW);
if (b1 != lastState) { // 如果和之前的開關值不同...
delay(20); // 等待 20 毫秒
boolean b2 = digitalRead(SW); // 再讀取一次開關值
if (b1 == b2) { // 確認兩次開關值是否一致
lastState = b1; // 儲存開關的狀態
click ++; // 增加訊號變化次數
}
}
if (click == 2) { // 如果開關狀態改變兩次
click = 0; // 狀態次數歸零
toggle = !toggle; // 取相反值
digitalWrite(LED, toggle); // 輸出
}
}

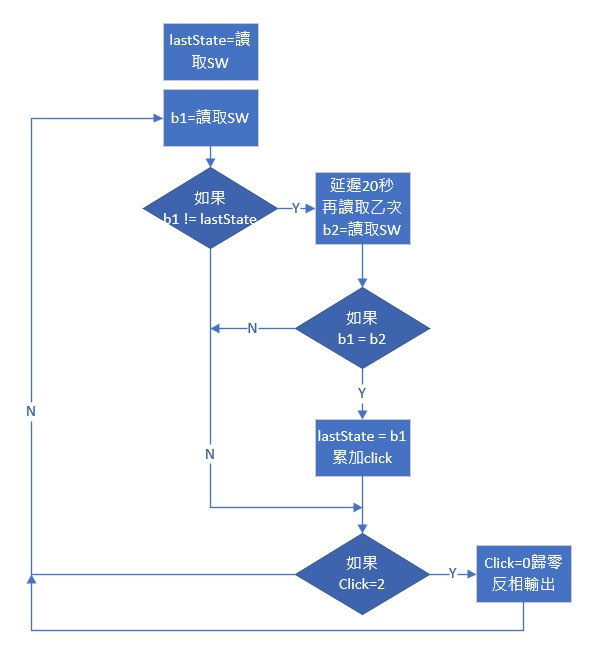

- de-bouncing.jpg (40.52 KiB) 已瀏覽 591 次
