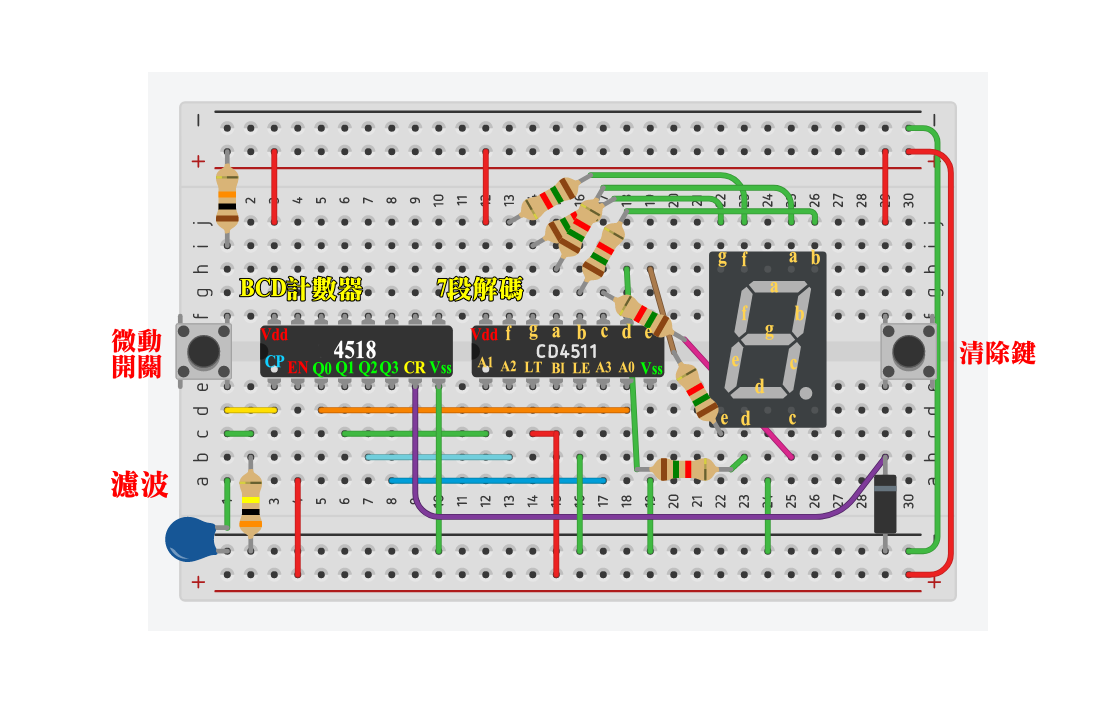

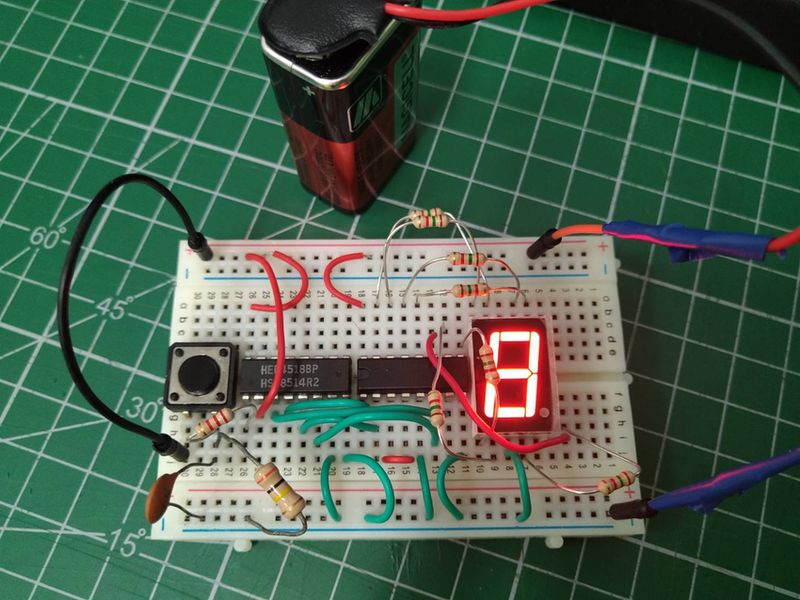

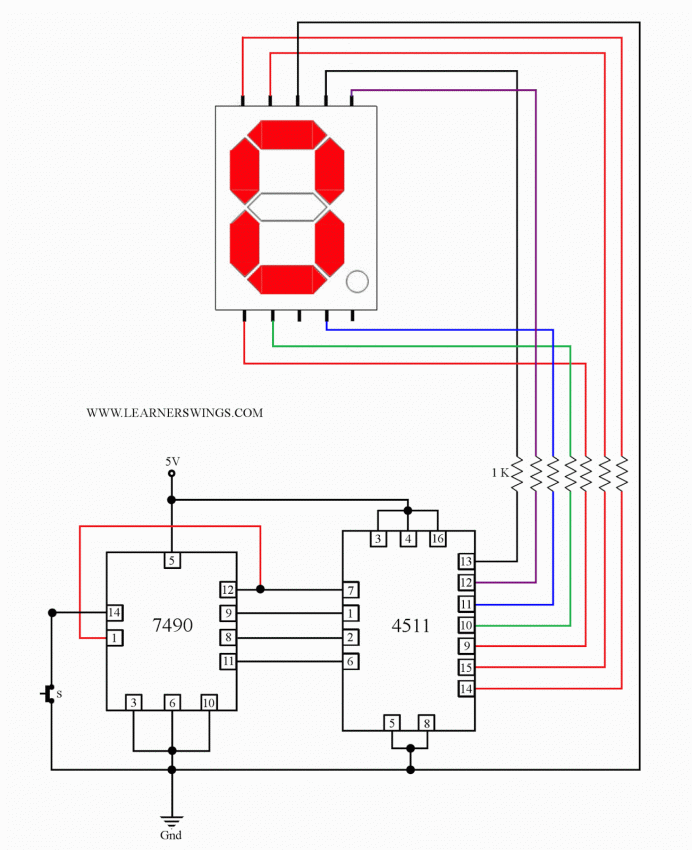

7段顯示器接腳+4518+4511

[cajhbb]

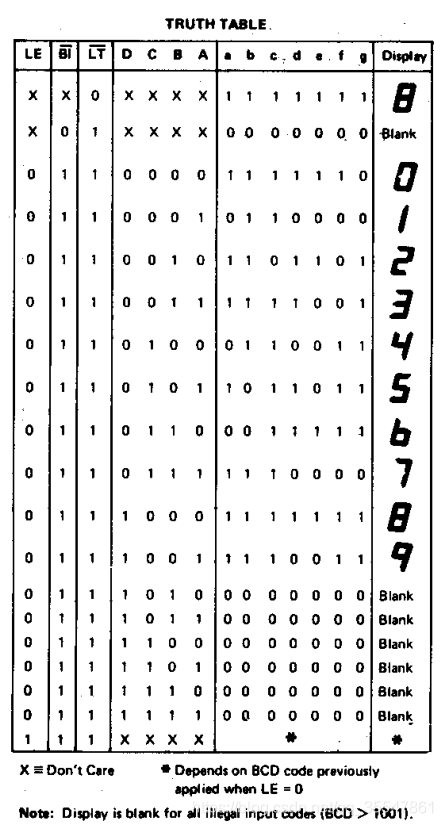

7段顯示器接腳

[cajhbb]


[cajhbb]

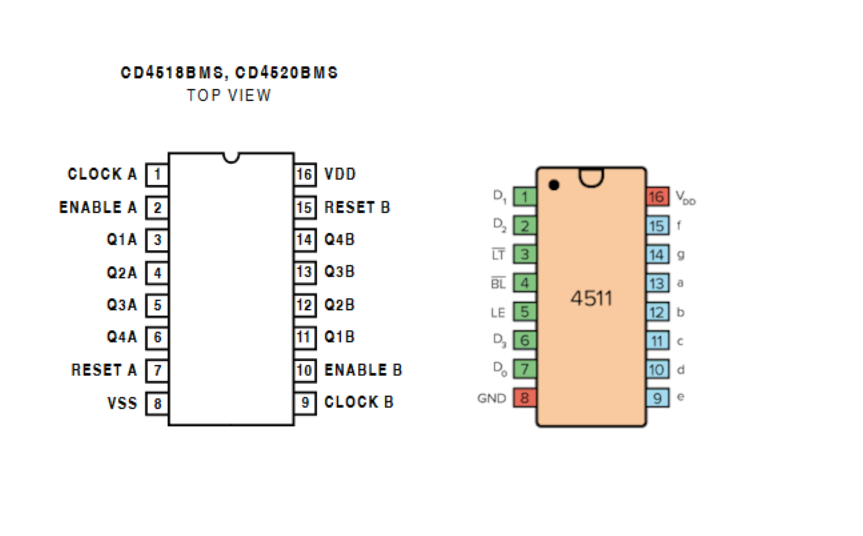

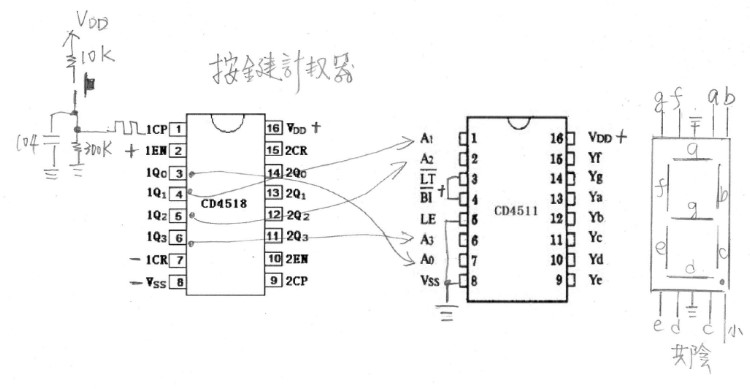

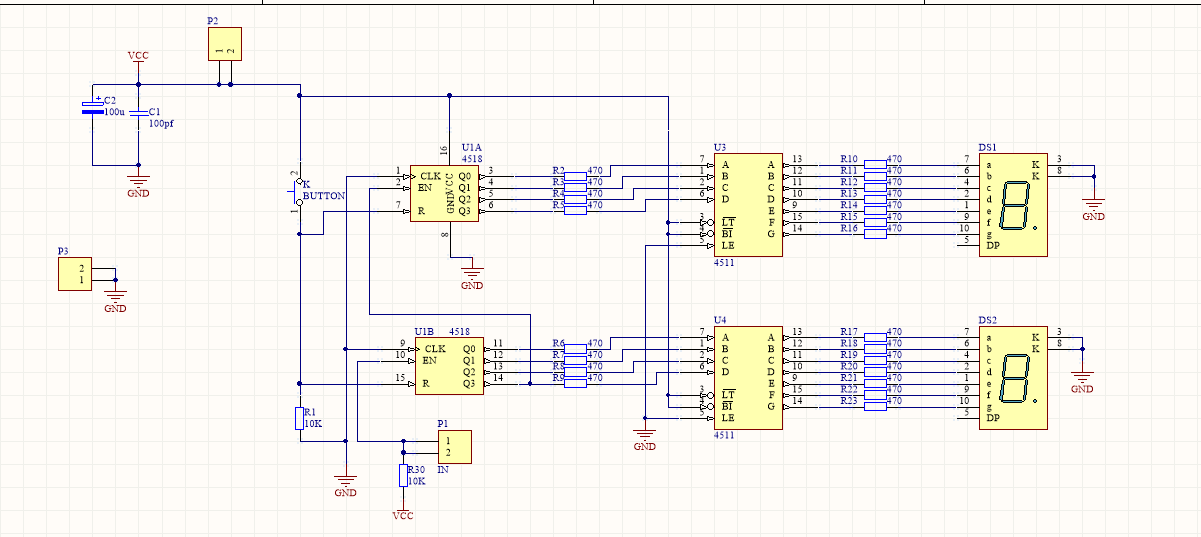

CD4518接腳
正緣觸發-->訊號送入 CLK , EN腳接 +
負緣觸發-->訊號送入 EN , CLK腳接 -
R=0可以計數
R=1計數器歸零


cd4520b+4518B.pdf

(1.35 MiB) 已下載 74 次

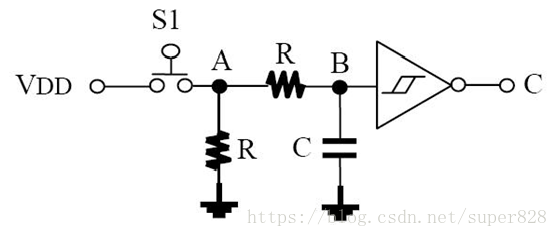

防彈跳電路



CD4085_datasheet.pdf

(81.43 KiB) 已下載 79 次
