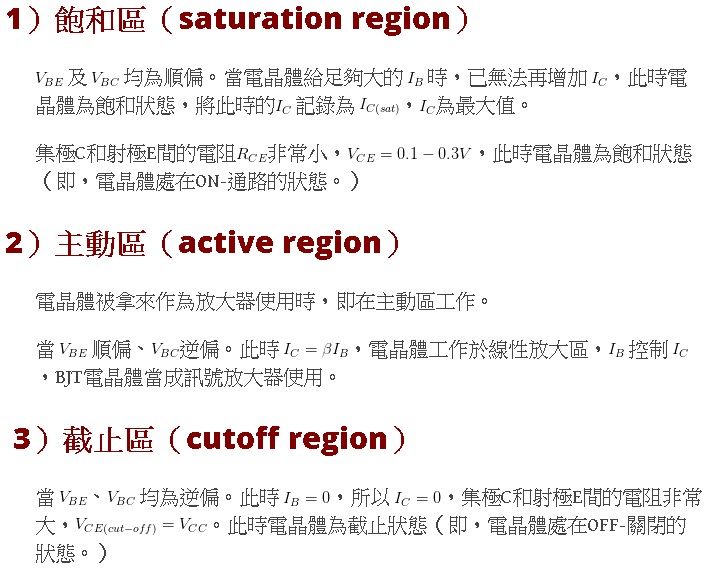

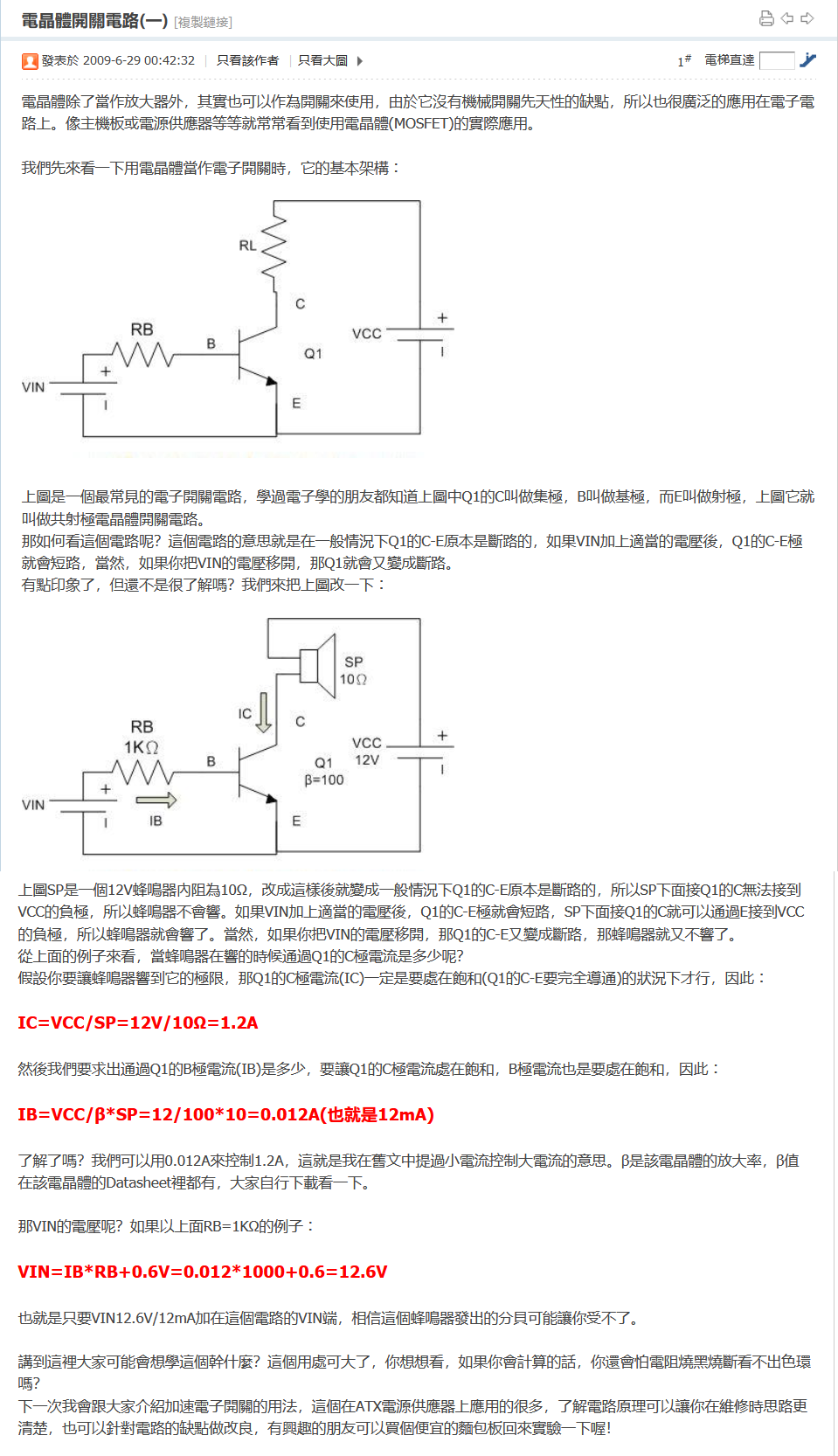

電晶體依所加偏壓不同，可分成三個工作區域。


[cajhbb]

利用電晶體點亮發光二極體之計算


[cajhbb]

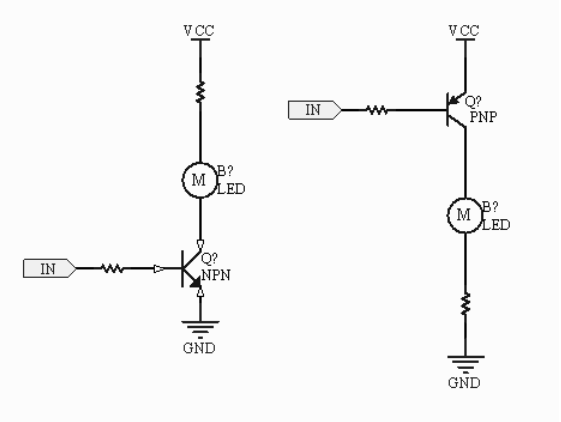

BJT電晶體其工作原理（假設VCC = 5V, 電晶體的開啟電壓為0.6V）：

1、NPN電晶體（圖左），當輸入電壓小於0.6V時，電晶體截止，LED燈不亮；當輸入電壓大於0.6V時，電晶體基極有電流，電晶體導通，LED點亮，電晶體集電極的電流受基極電流限制，而基極電流的計算方法Ib=（輸入電壓-0.6）/R1，改變輸入電壓或R1的阻值都可以改變基極電流，從而控制負載的電流。

2、PNP電晶體（圖右），當輸入電壓大於4.4V時，電晶體截止，LED燈不亮；當輸入電壓小於4.4V時，電晶體基極有電流，電晶體導通，LED點亮，電晶體集電極的電流受基極電流限制，而基極電流的計算方法Ib=（5V-輸入電壓）/R1，改變輸入電壓或R1的阻值都可以改變基極電流，從而控制負載的電流。

正因為NPN和PNP型電晶體的電流方向正好相反，因此很多場合經常使用NPN和PNP組成對管搭配使用，比如使用NPN和PNP電晶體組成的H橋電路，在控制電機正反轉時經常用到。
