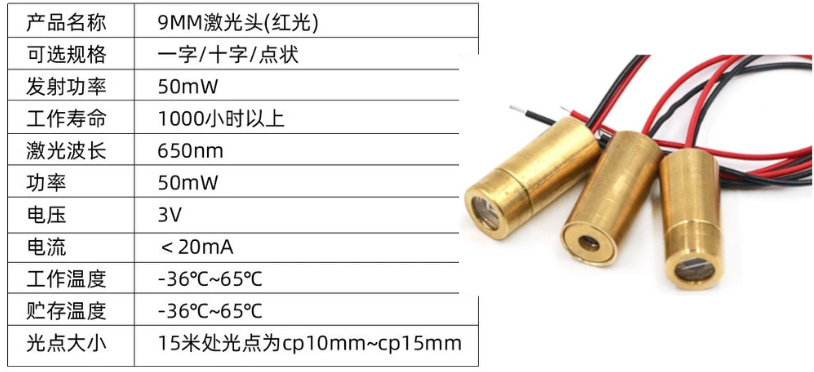

光敏電阻36K(室內燈+黑吸管)+激光筆320歐姆

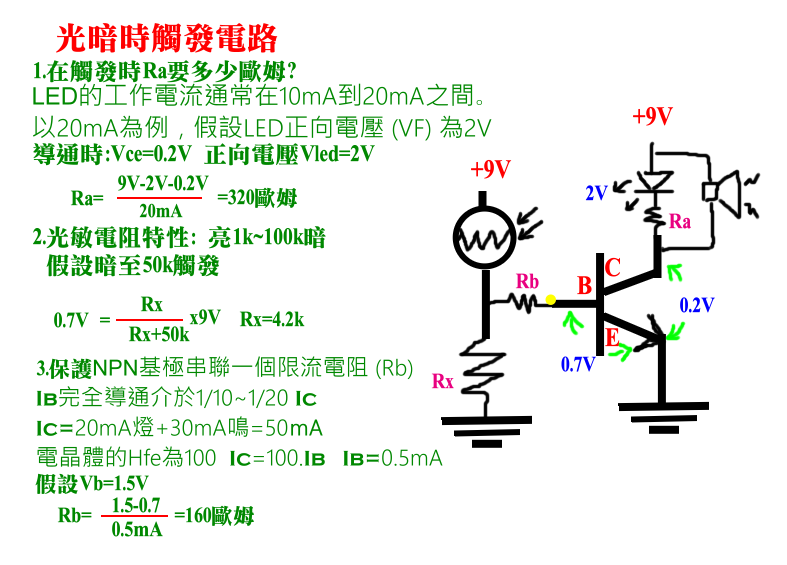

若電源改3V
1.Ra=(3V-2V-0.2V)/20mA=0.8V/20mA=40歐姆(約選50歐姆)
2.求Rx ? 0.7V=3 x (Rx /Rx+50k) 得 0.078.Rx + 35= Rx 得 0.922Rx=35
Rx=38歐姆
3.求Rb=(1.5-0.7)/0.5mA=1.6K歐姆

[cajhbb]

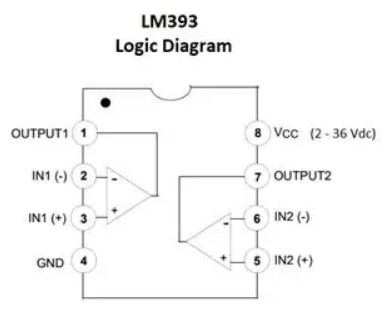

LM393:
是一款雙路差分比較器，具有低功耗、高精度、寬電源電壓範圍等優點，廣泛應用於各種電子電路中。
LM339:
是一款四路差分比較器，具有和LM393類似的特性，但提供更多的比較器通道。
LM311:
是一款通用比較器，具有較快的響應速度和較寬的電源電壓範圍。
LM358:
雖然不是專門的比較器，但其內部包含兩個運算放大器，可以配置為比較器使
https://protosupplies.com/product/lm393/

[cajhbb]

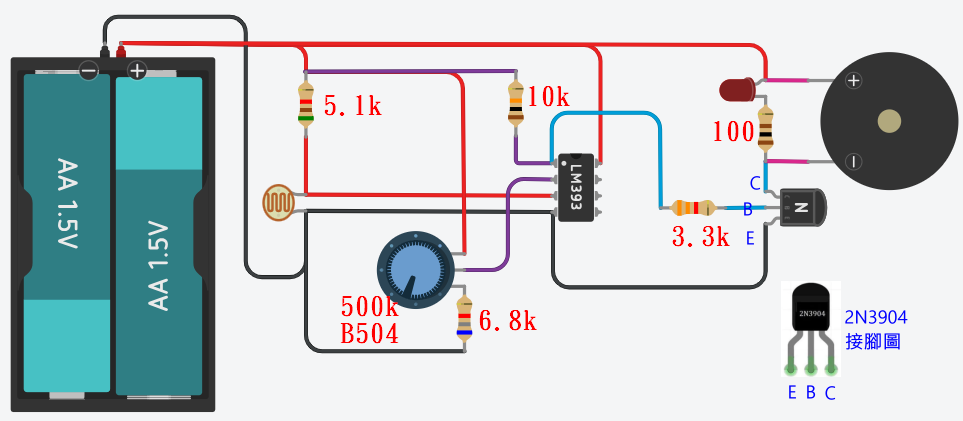

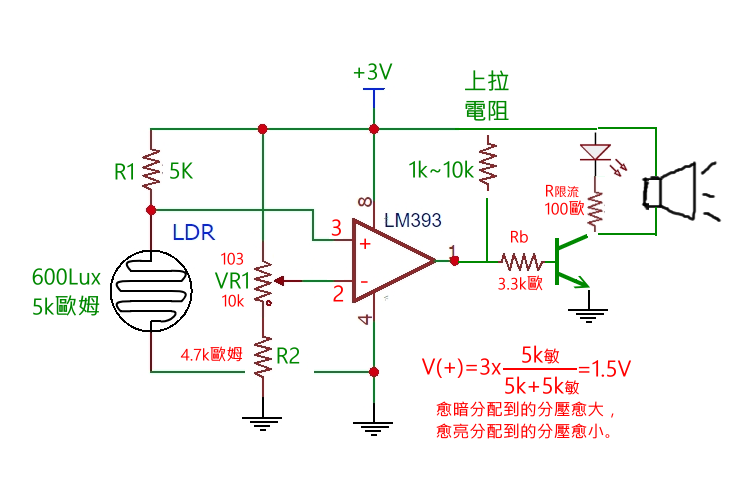

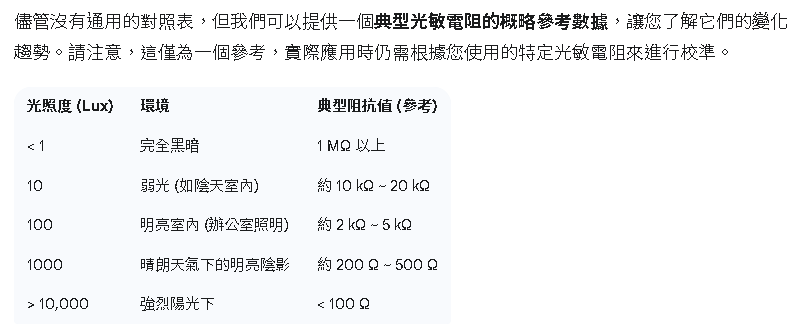

1.V3(+)=3V x[ Rldr/(5k+Rldr) ] 如果LDR在600 Lux時電阻為 5k 得 V3(+)=1.5V
5k改換常見的5.1大
2.亮 600Lux以上(電晶體截止)： 暗 600Lux以下(電晶體導通)：
VR1(選用103可變電阻 10K歐姆)、選用R2=4.7k歐姆
(1)若VR1=10k歐姆 3V x [ 4.7k/(10k+4.7k) ]=0.95V < 1.5V(+) 導通
(2)若VR1=1k歐姆 3V x [ 4.7k/(1k+4.7k) ]=2.5V > 1.5V(+) 截止

3.Rled(限流)=(3V-2V)/10mA (LED導通時的工作電壓=2V,工作電流=10mA
得Rled=100

4.當LM393輸出高電位時，透過上拉電阻，其輸出電壓接近 V_CC (3V)。
2N3904飽和導通，基極電流 Ib 必須足夠。紅色LED電流,Iled=10mA、蜂鳴器電流Iz=20mA
Ic=Iled+Iz=10mA+20mA=30mA
Ic=hfe x Ib=50 x Ib=30mA 得 Ib=0.6mA
Ib=0.6mA=(3V-0.7V)/Rb 得 Rb=3.8k 選用 3.3k

[cajhbb]

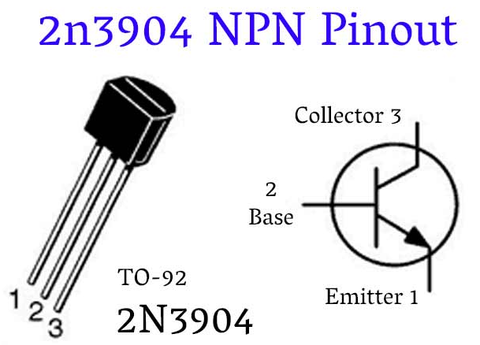

接腳圖
