A6-傾斜開關

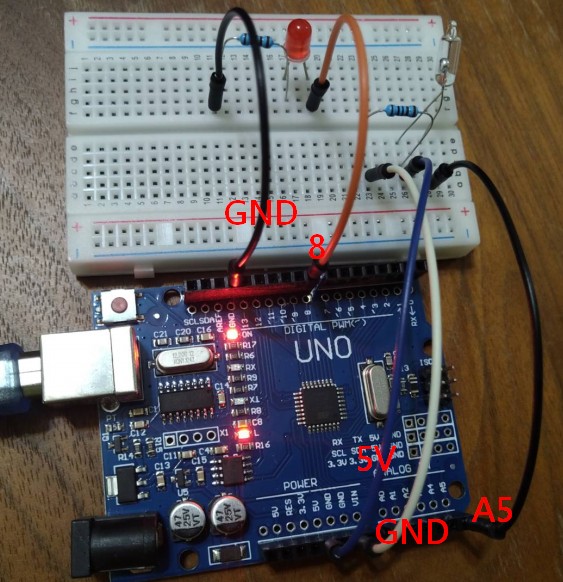

然後將led燈連接到數位8引腳，滾珠開關連接到類比5引腳。
3、實驗原理 當開關一端低於水準位置傾斜，開關尋通，類比口電壓值為5V左右 （數位二進位表示為1023），點亮led燈。當另一端低於水準位置傾斜 ，開關停止，類比口電壓值為0V左右（數位二進位表示為0），熄滅led 燈。在程式中類比口電壓值是否大於2.5V左右（數位二進制表示為512） ，即可知道是否傾斜開關導通了。
https://youtu.be/Q2l_PM7FSlM

代碼: 選擇全部

void setup()
{
  pinMode(8,OUTPUT);//設置數位8引腳為輸出模式
}
void loop()
{
int i;//定義發量i
while(1)
{
  i=analogRead(5);//讀取類比5V電壓值
  if(i>512)//如果大於512（2.5V）
  {
    digitalWrite(8,LOW);//點亮led燈
  }
  else//否則
  {
    digitalWrite(8,HIGH);//熄滅led燈
  }
 }
}
