004-搖桿

[cajhbb]

兩路類比量輸出，一路數位量輸出；

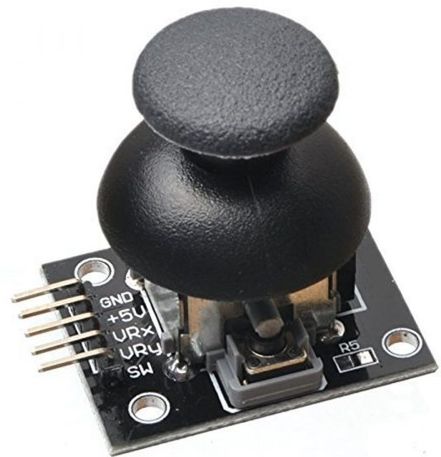

十字搖桿為一個雙向的10K電阻器，隨著搖杆方向不同，X、Y軸的電阻值隨著變化。
向下按搖杆，可以觸動一個開關，為數位輸出。

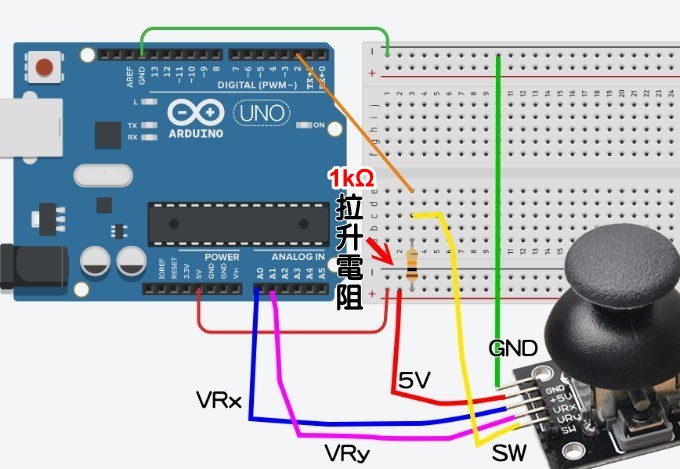

搖桿有五個接腳
GND接地
+5V接5V
VRx接類比腳A0輸入
VRy接類比腳A1輸入
SW接數位腳2輸入




https://youtu.be/98lZ-irhvz4

[cajhbb]

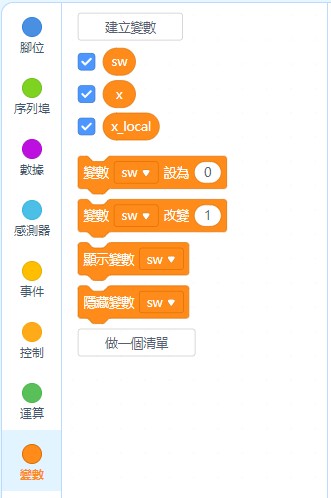

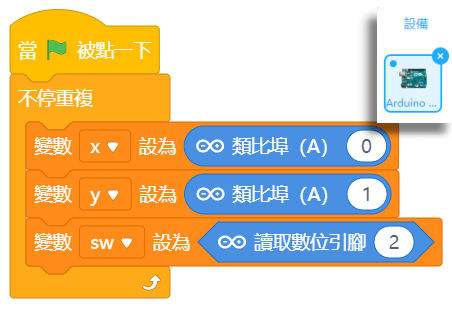

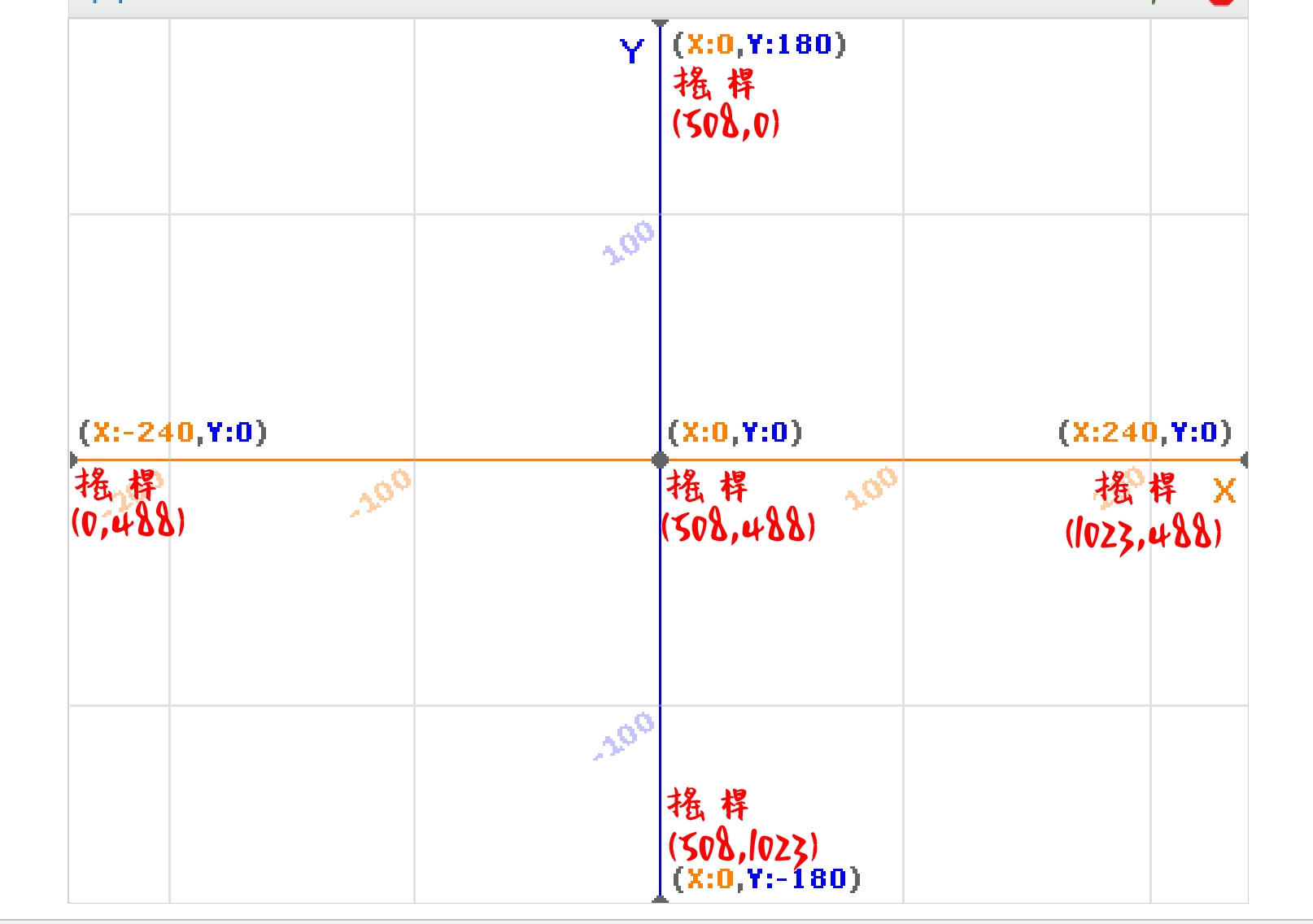

積木畫面與搖桿x,y定位


[cajhbb]

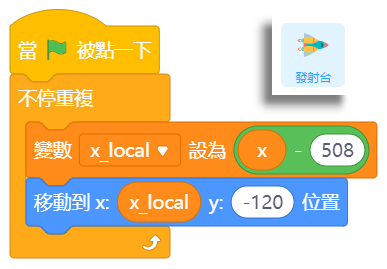

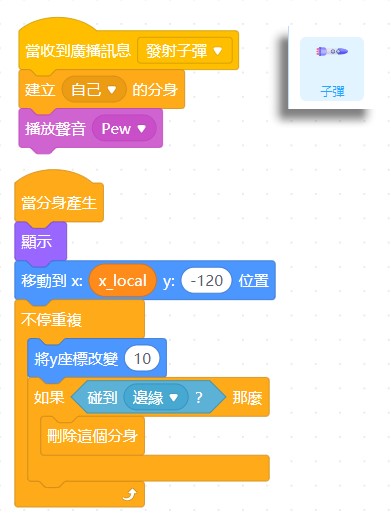

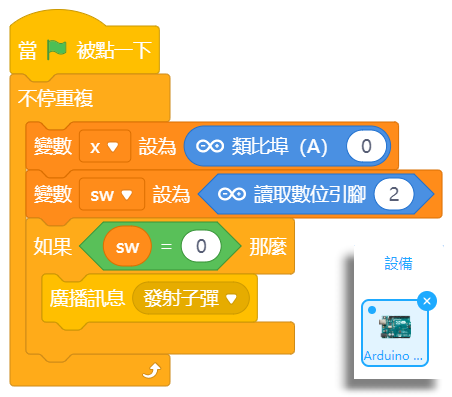

搖桿-控制發射子彈
https://youtu.be/daXGsII5Km0





[cajhbb]

joystick-02.zip

(8.19 KiB) 已下載 120 次
