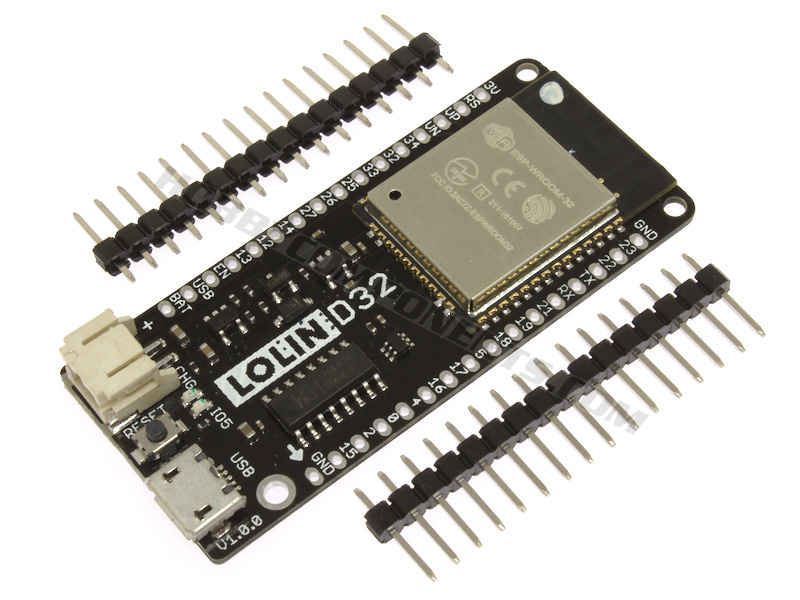

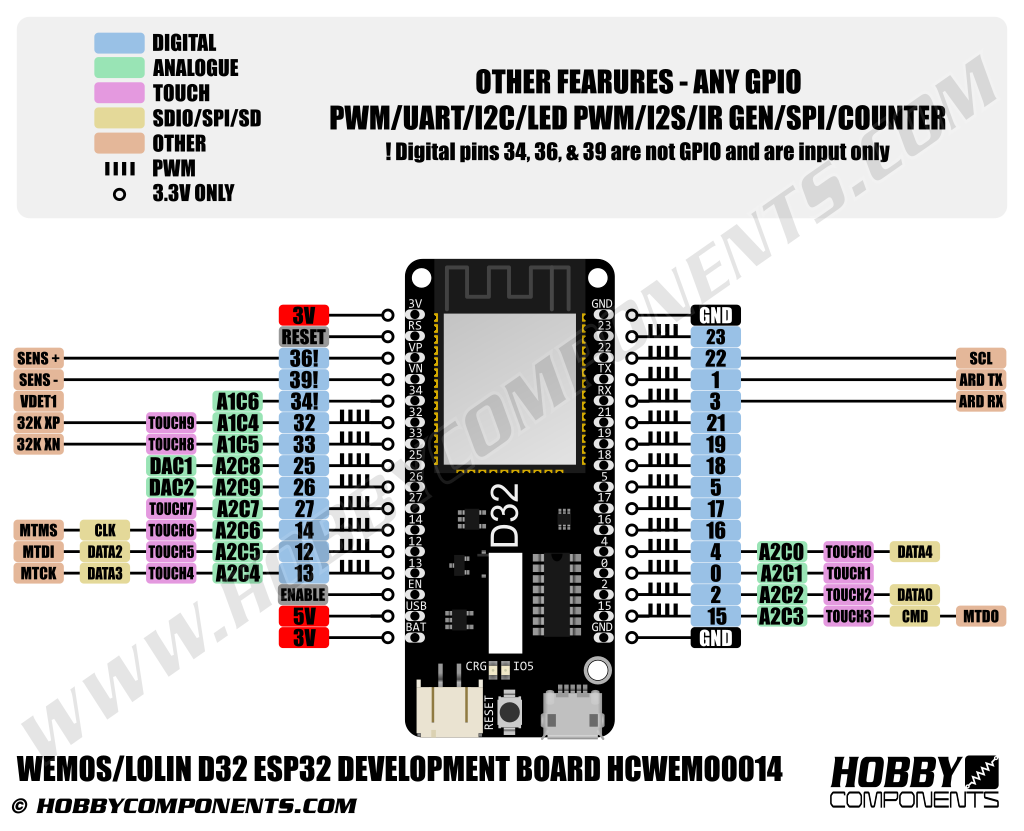

ESP32-LoLin-D32接腳圖
LOLIN32主要硬體參數：
系統單晶片時脈：160MHz（預設）或240MHz（上限）
控制板工作電壓：3.3V
5V輸出：從microUSB介面取得5V
UART序列通訊介面：兩組，可用軟體模擬改用其他接腳。
I2C介面：兩組，可用軟體模擬改用其他接腳。
SPI介面：兩組，可用軟體模擬改用其他接腳。
類比輸入：12位元解析度（類比輸入值範圍：0~4095），共12腳，其中6隻腳在啟用Wi-Fi無線功能之後，無法使用。
僅數位輸入：34, 35, 36, 39僅具備數位輸入功能，其餘I/O腳都具備數位輸出和輸入功能，每個I/O腳的輸出電流上限為40mA。
PWM輸出：除了「僅數位輸入」的I/O腳，皆可輸出PWM訊號。
電容觸控輸入：9個
系統單晶片內建霍爾效應（磁場）和溫度感測器，霍爾效應感測器的輸出連接到VP（Sensor_VP）和VN（Sensor_VN）腳，也連接到晶片內部的ADC（類比數位轉換器）。
無線通訊介面：
Wi-Fi：802.11 b/g/n
藍牙：雙模藍牙4.2，支援Classic（傳統，與舊版相容）和BLE（藍牙低功耗
