自然與生活科技

請小心操作勿觸電!!
台灣巿電電壓 110V 20A
使用110V國家：美國,日本
使用220V國家：大陸,歐洲,中東
插座結搆：
3孔：一長(中性線)+一短(火線)+中間(接地線)
2孔：一長(中性線)+一短(火線)
----------------------------------------------------------------------------
火線-(紅色或黑色：110V 帶電(危險) 短孔。
-------
中性線-(白色)：0V 長孔電流回流，與火線構成迴路。為接地系統的一部分。
-------
接地線-(綠色或黃綠相間)：沒有電流 ...

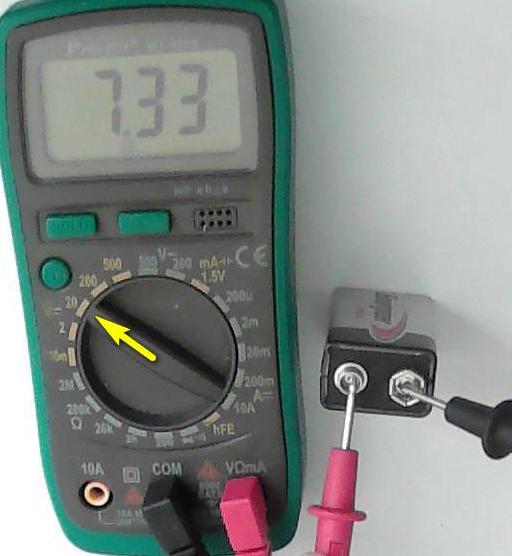

方形電池(直流電 9V)

: 2026-03-08-124911.jpg (30.65 KiB) 已瀏覽 27 次

000C-三用電錶量測-直流電

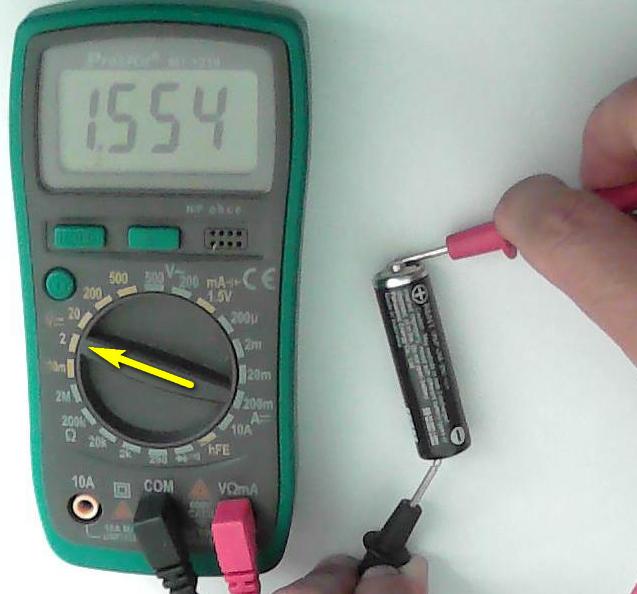

3號AA乾電池(直流電)

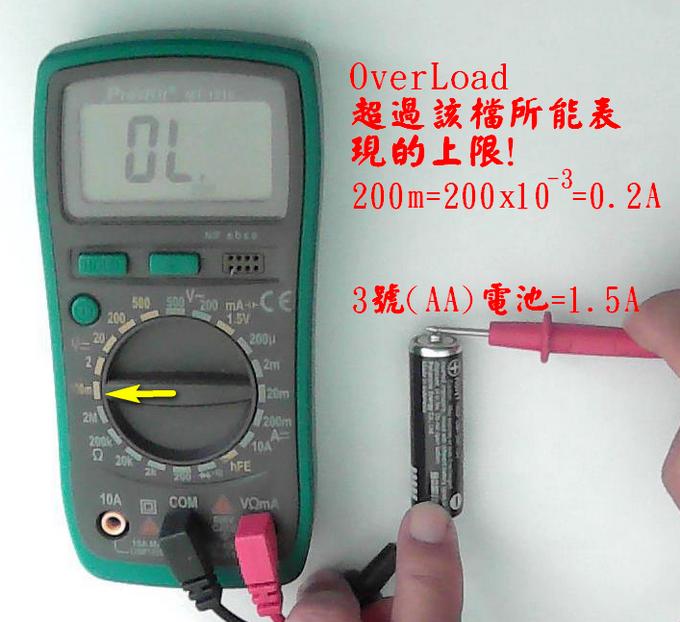

: 2026-03-08-122639.jpg (51.51 KiB) 已瀏覽 32 次

: 2026-03-08-123839.jpg (37.84 KiB) 已瀏覽 31 次

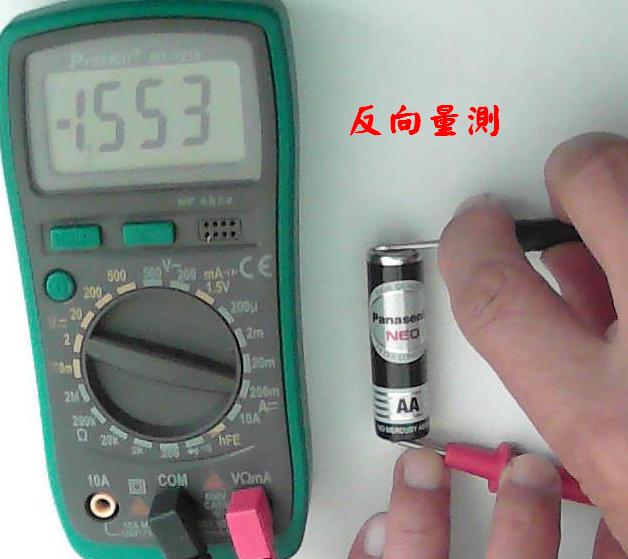

: 2026-03-08-124201.jpg (38.83 KiB) 已瀏覽 29 次

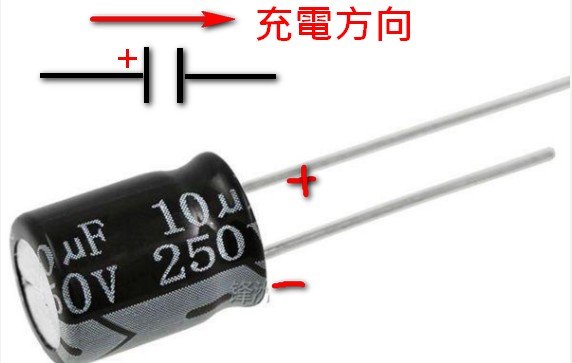

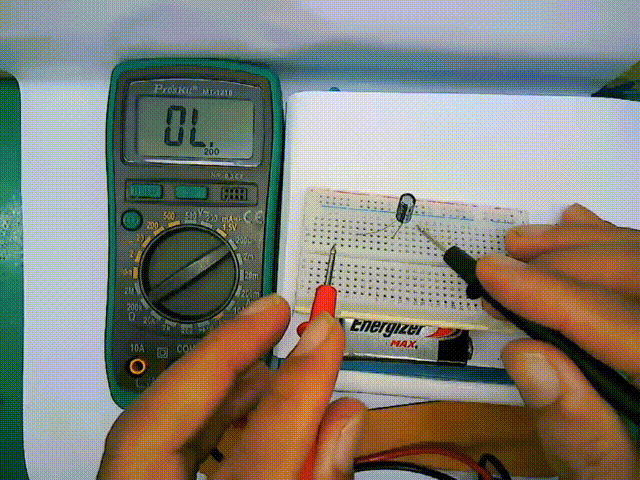

三用電錶量測-電容

: 電容-B.jpg (30.84 KiB) 已瀏覽 21 次

: 電容00.gif (12.33 MiB) 已瀏覽 20 次

三用電錶量測-七段顯示器

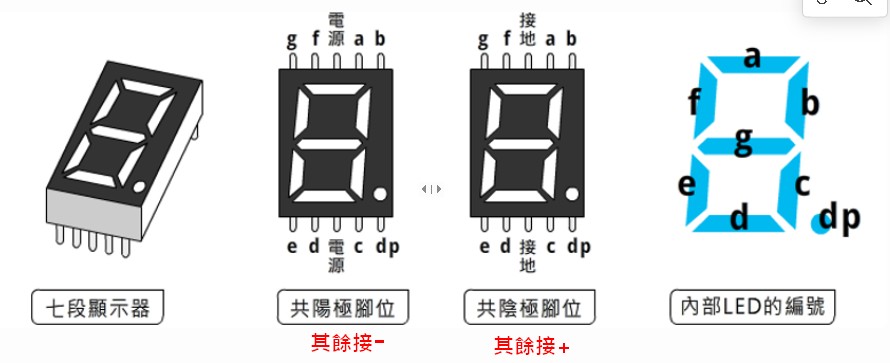

: 7seg-01.jpg (51.52 KiB) 已瀏覽 28 次

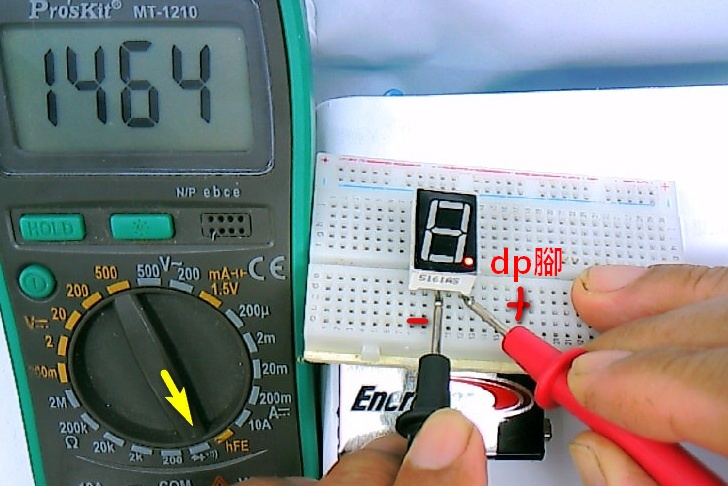

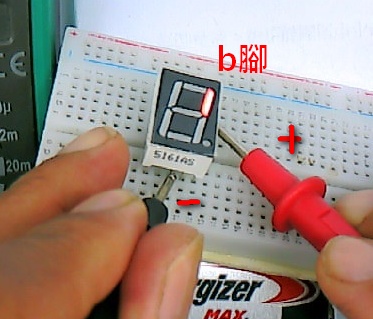

以"共陰極七段顯示器"為例!

: 3-七段01.jpg (129.63 KiB) 已瀏覽 23 次

: 3-七段02.jpg (49.42 KiB) 已瀏覽 23 次

000B-三用電錶量測-LED

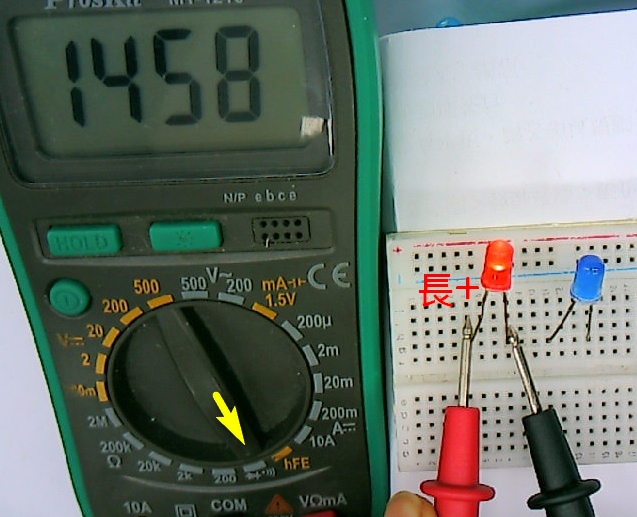

數位三用電表(切換檔次)紅+ 黑-

: 3-LED-01.jpg (112.08 KiB) 已瀏覽 30 次

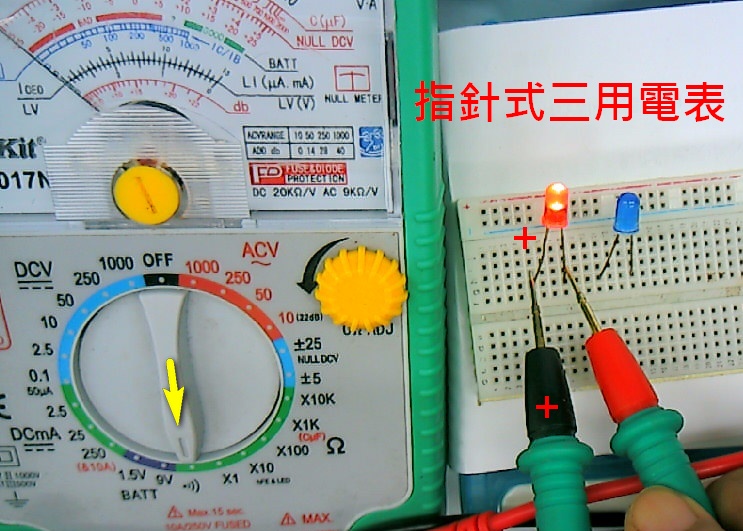

指針三用電表(切換檔次)紅- 黑+

: 3-LED-02.jpg (153.19 KiB) 已瀏覽 30 次

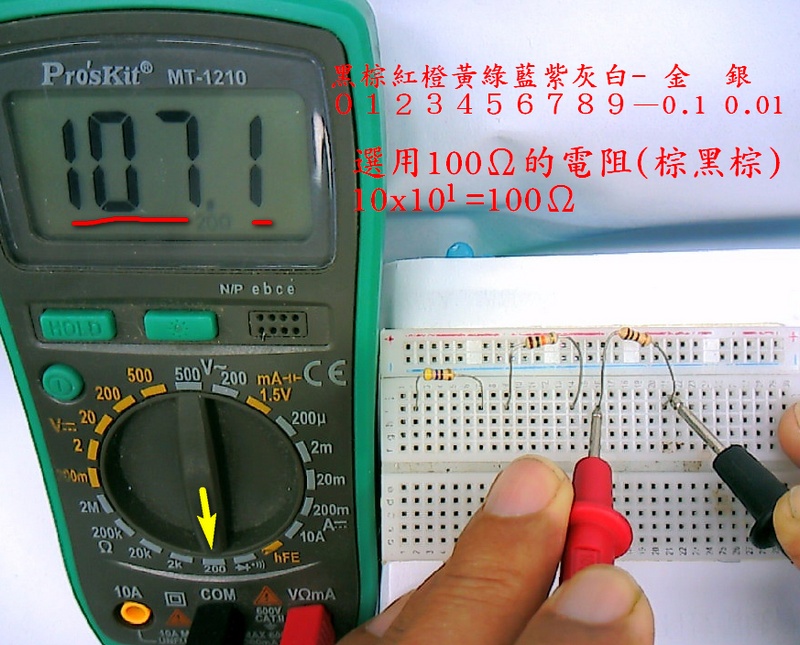

量電阻100Ω
能表現出整數及小數點，代表適當的檔次。

: 3-100-3.jpg (196.83 KiB) 已瀏覽 34 次

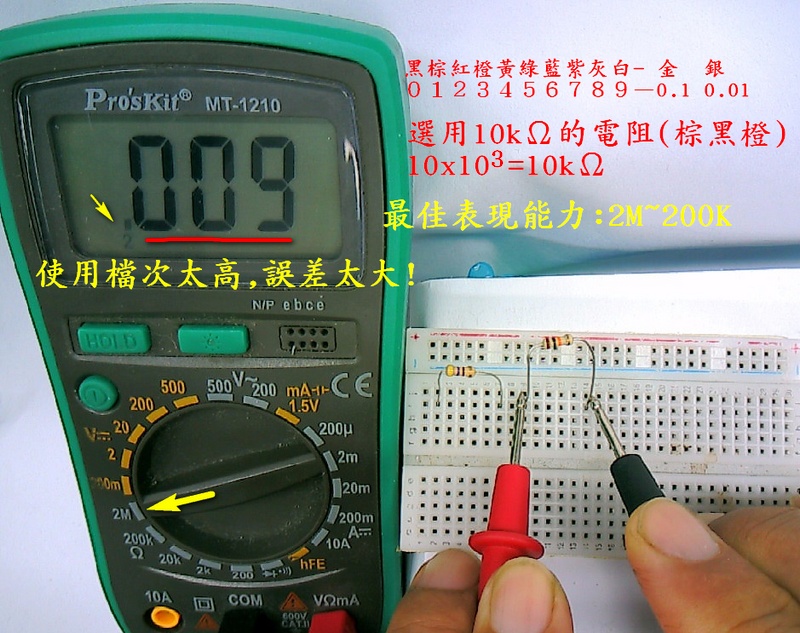

量電阻10kΩ(使用的檔次太高,以致誤差太大!

: 3-10k-1.jpg (215.46 KiB) 已瀏覽 40 次

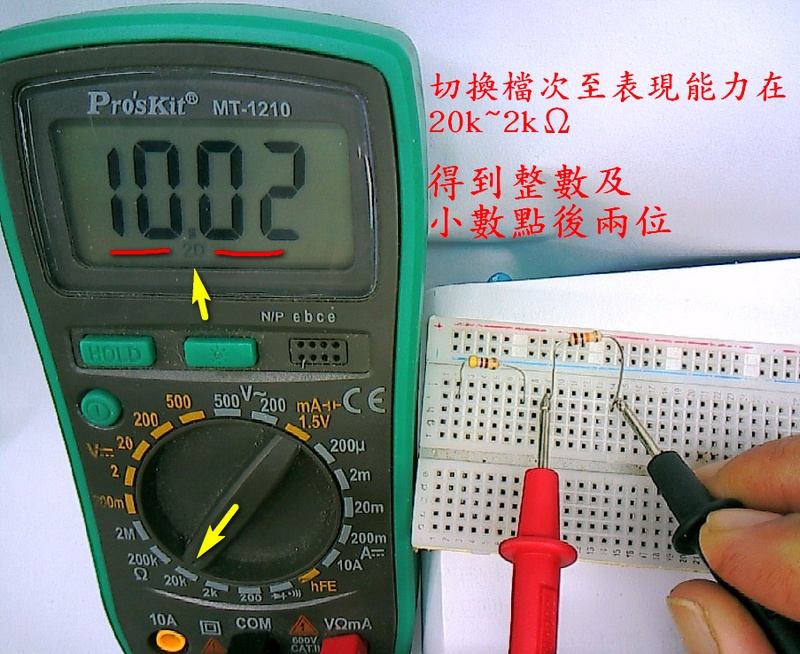

: 3-10k-2.jpg (219.89 KiB) 已瀏覽 39 次

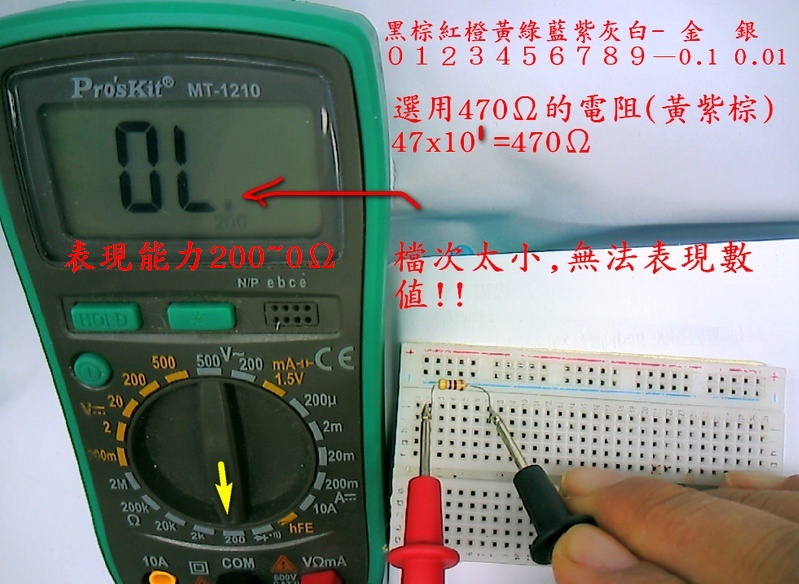

量電阻470Ω(OL表超過檔次表現能力)。其能力在200~0Ω

: 470.jpg (177.21 KiB) 已瀏覽 45 次

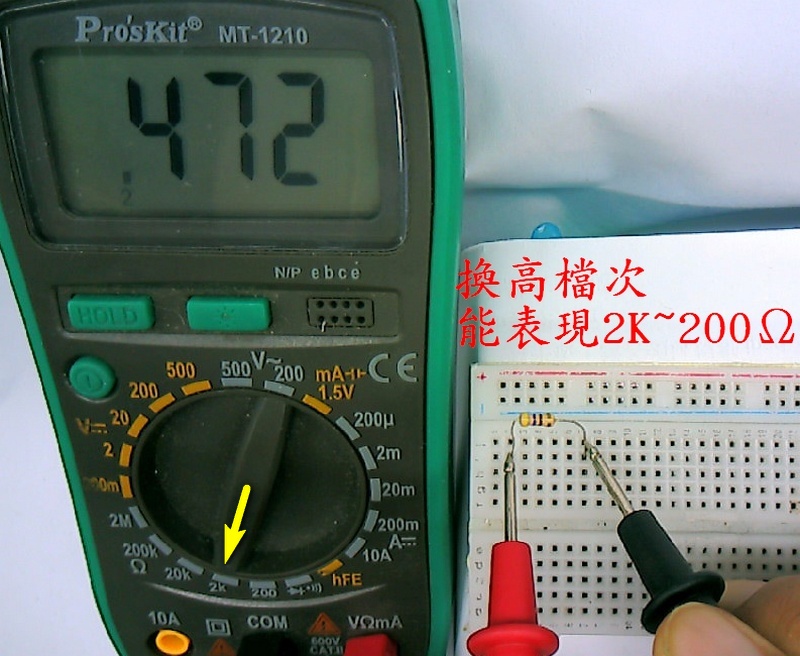

換高檔次：表現能力在2K~200Ω

: 3-470.jpg (172.39 KiB) 已瀏覽 41 次

A-量斷路及短路

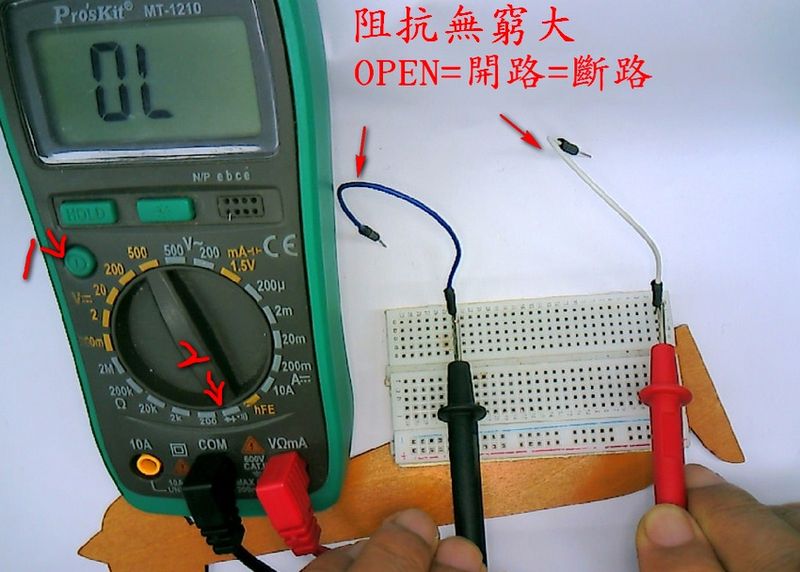

A01-若電線中間"斷了",三用電錶量到阻值是無窮。

: 3-開路.jpg (76.08 KiB) 已瀏覽 49 次

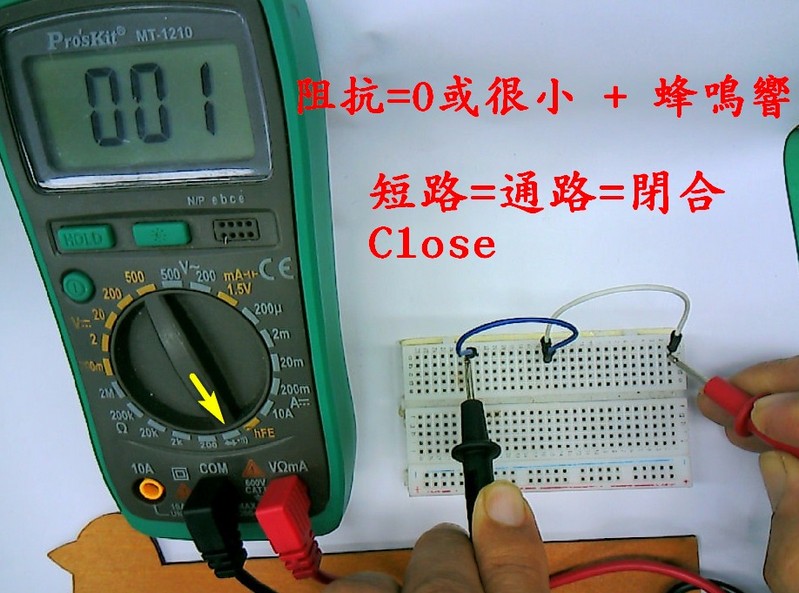

A02-若電線中間"閉合",三用電錶量到阻值是0。

: 3-短路.jpg (116.89 KiB) 已瀏覽 48 次
